お客様から、
「ノートパソコンを落としてしまい、画面表示がおかしくなった、修理できるものだろうか？」
とのご相談で遠方からご来店です。

SONY　VAIO　VPCSB28FJ 2011年6月発売のWindows7モデルです。
13.3インチの液晶パネルが使用されています。
CPU：Core i3-2310M 2.10GHzのコンパクトノートパソコンです。

→メーカー発表のスペックはこちら

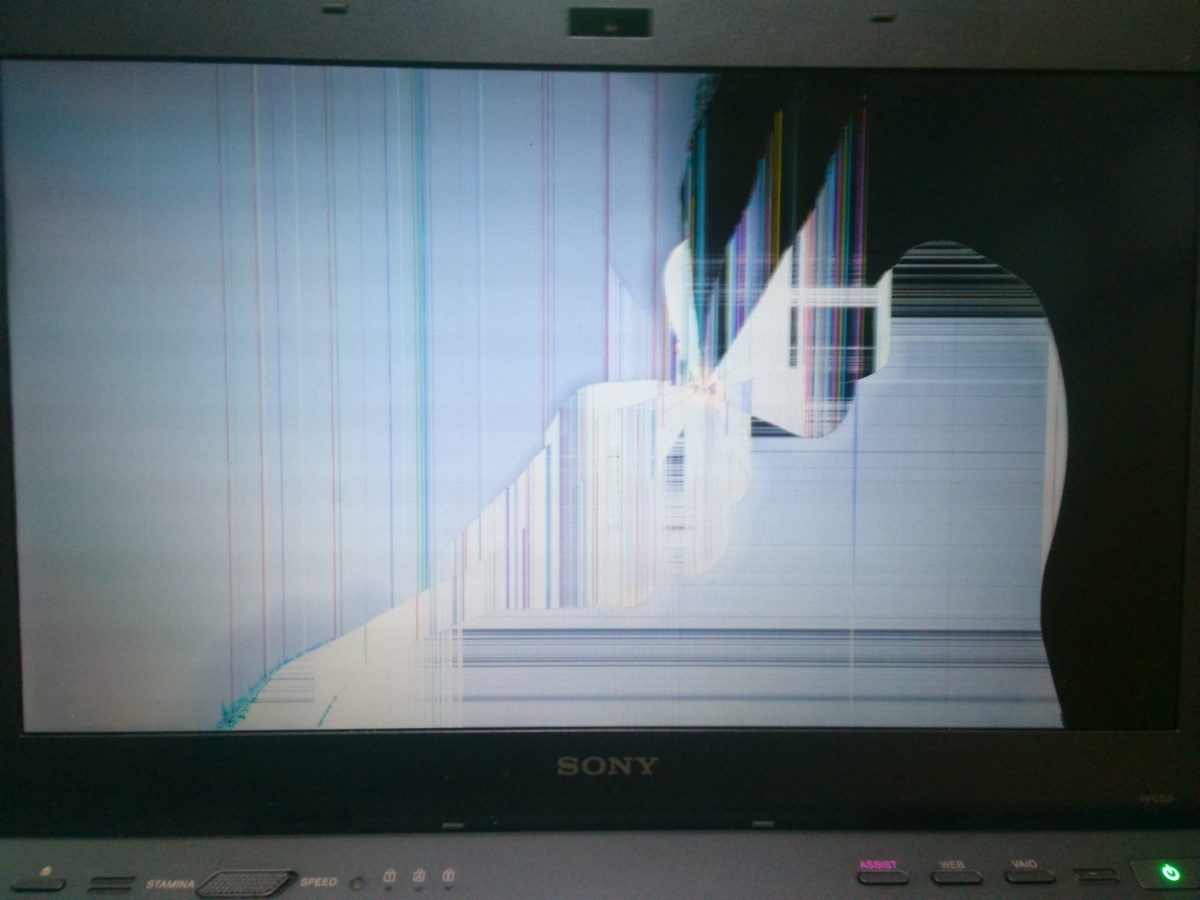

写真のとおり、落とされた際に液晶パネルが損傷してしまっています。

念のため、外部ディスプレイを接続したところ、問題なく表示されましたので、マザーボードは大丈夫だったようです。

液晶パネルは、モデルごとに型番が違いますので、確認するために液晶パネルを取り外します。

この機種、パネルカバーを外すためにはキーボード部分が邪魔になります。

液晶パネルを外すために完全分解する必要がありました。

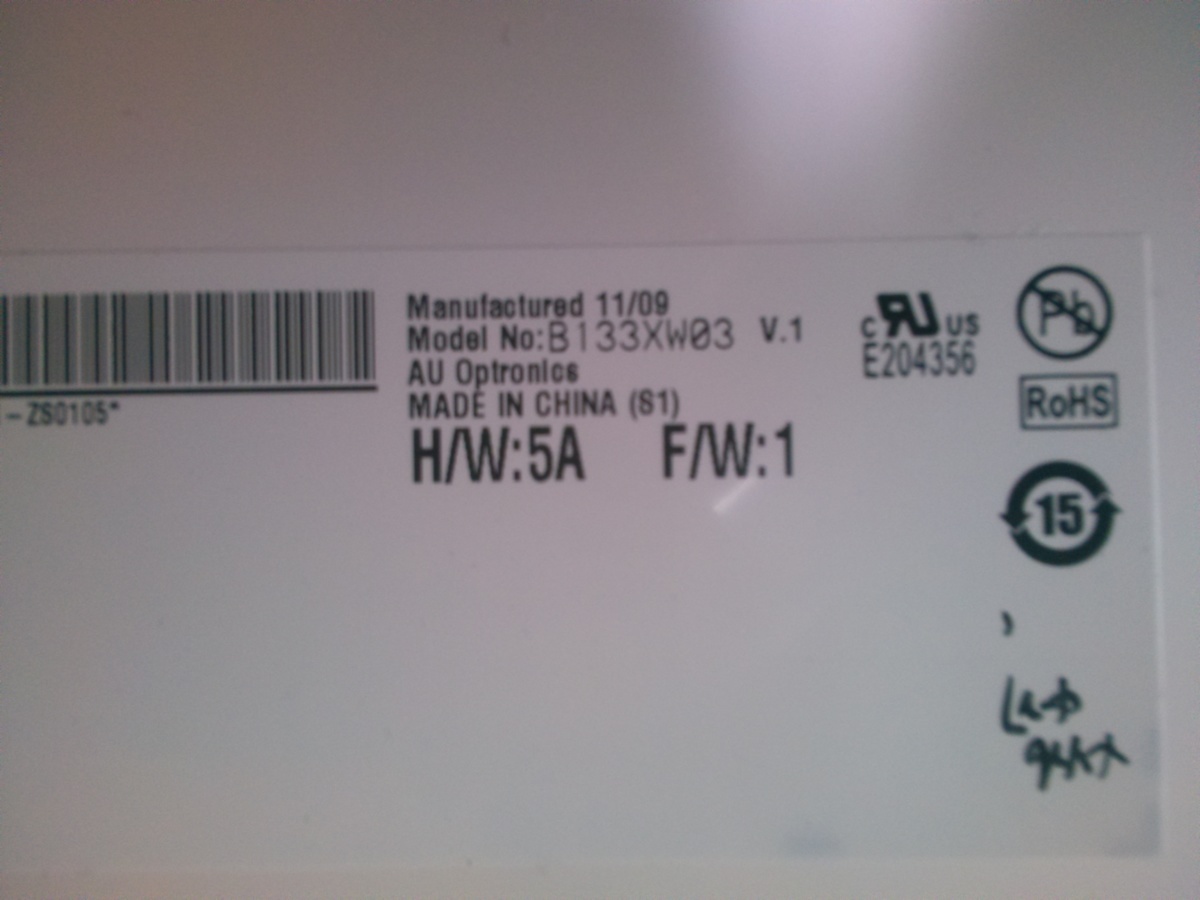

「B133XW03 V.1」です。

同じ型番のパネルは残念ながら、問屋さんにはありませんでしたが、互換パネルが見つかりましたので、早速注文です。

3日後、届きました。

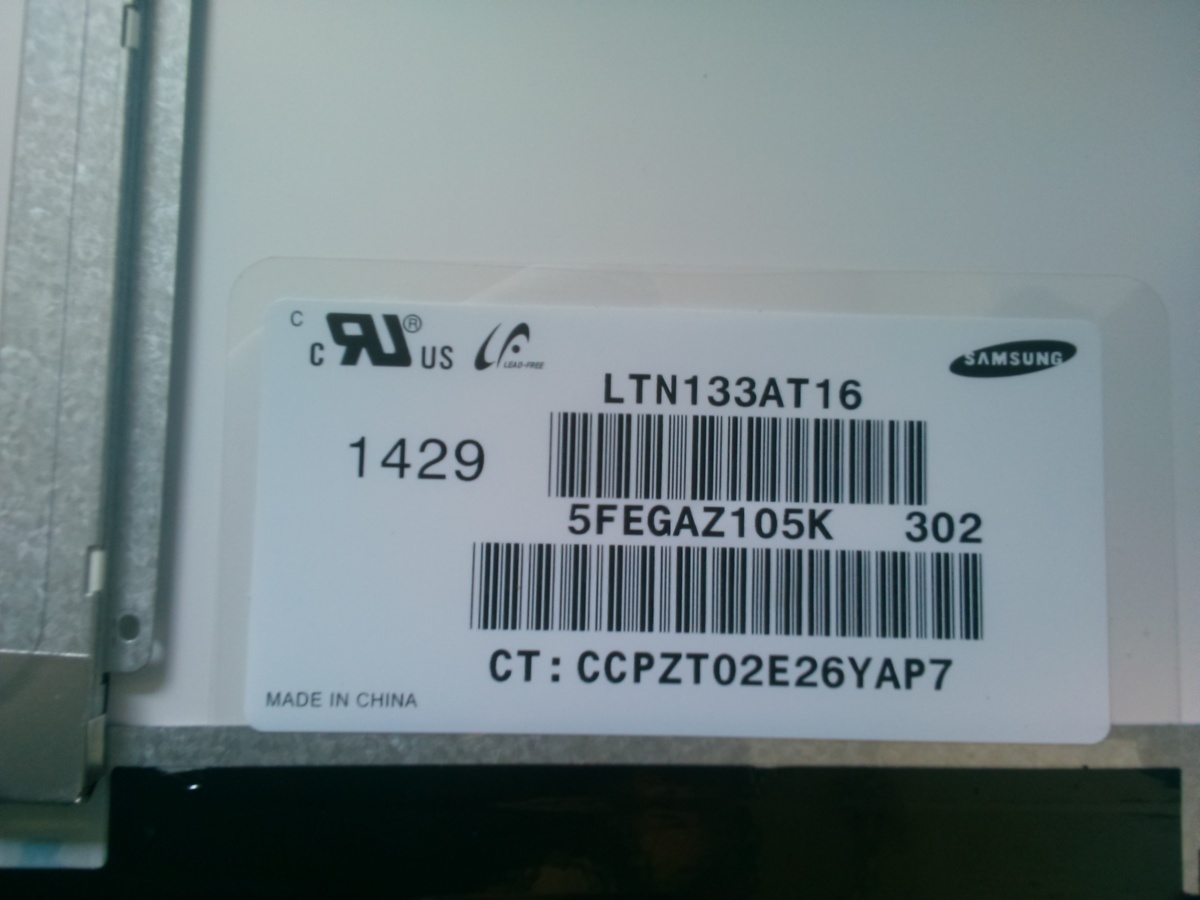

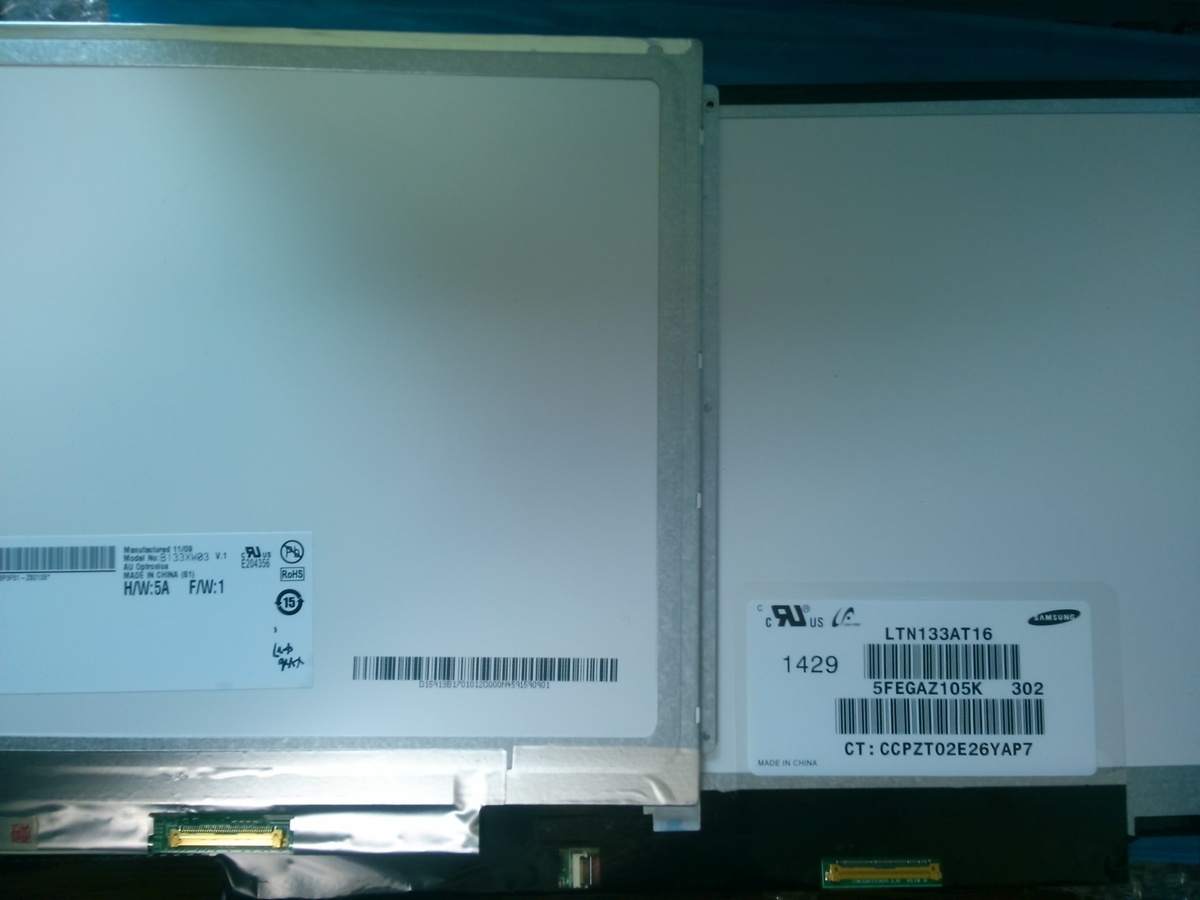

もとのパネルのメーカーは「AU Optronics」交換用は「SAMSUNG」ですね。

SAMSUNGは韓国のメーカーですが、「Made in China」ですね。

端子の位置等、問題ないようです。
早速交換します。
仮組みして、動作確認をします。

電源を入れたときは、起動せずに焦りましたが、メモリが接触不良を起こしていました。

お預かりしたときは問題無かったのですが…。

電源を抜いて、メモリを差し替えて、再度電源を入れてみます。

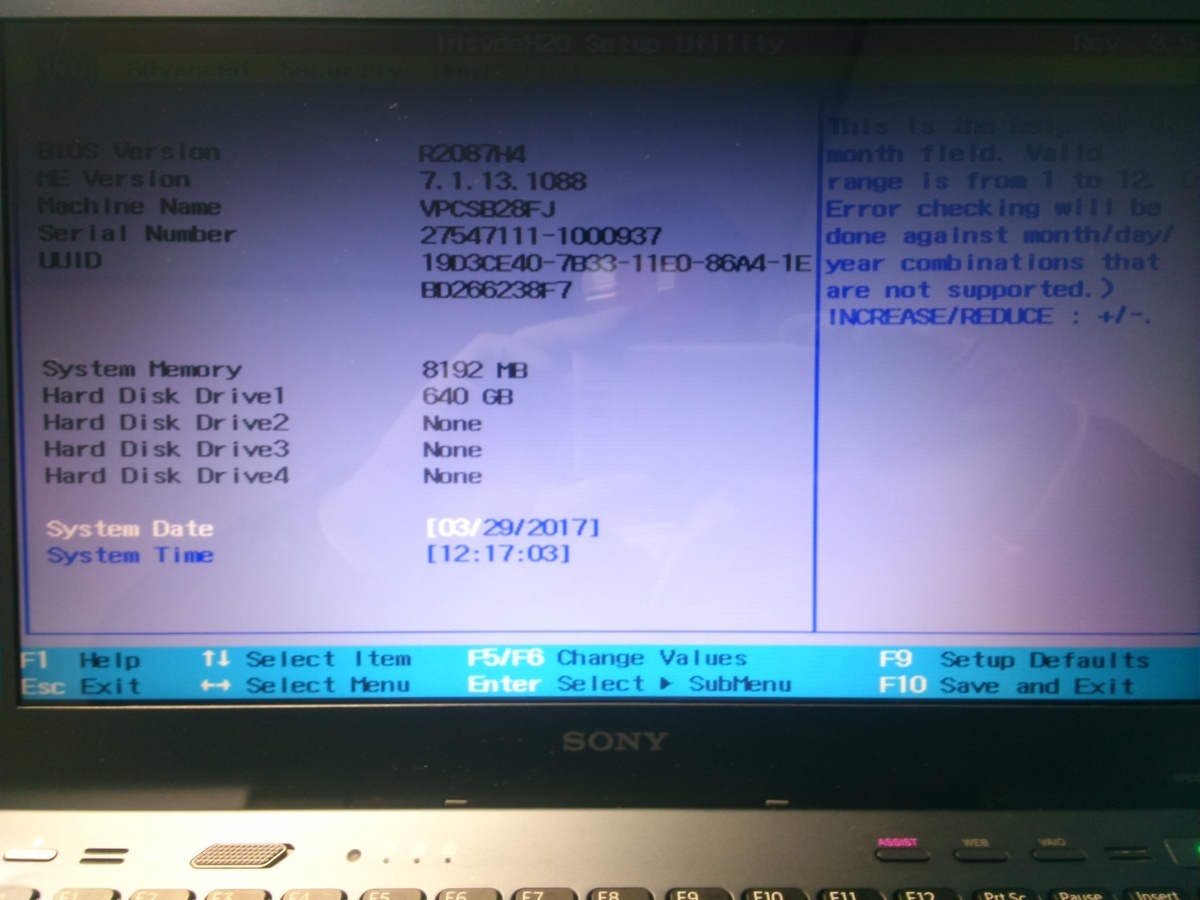

BIOS画面が出て、一安心です。

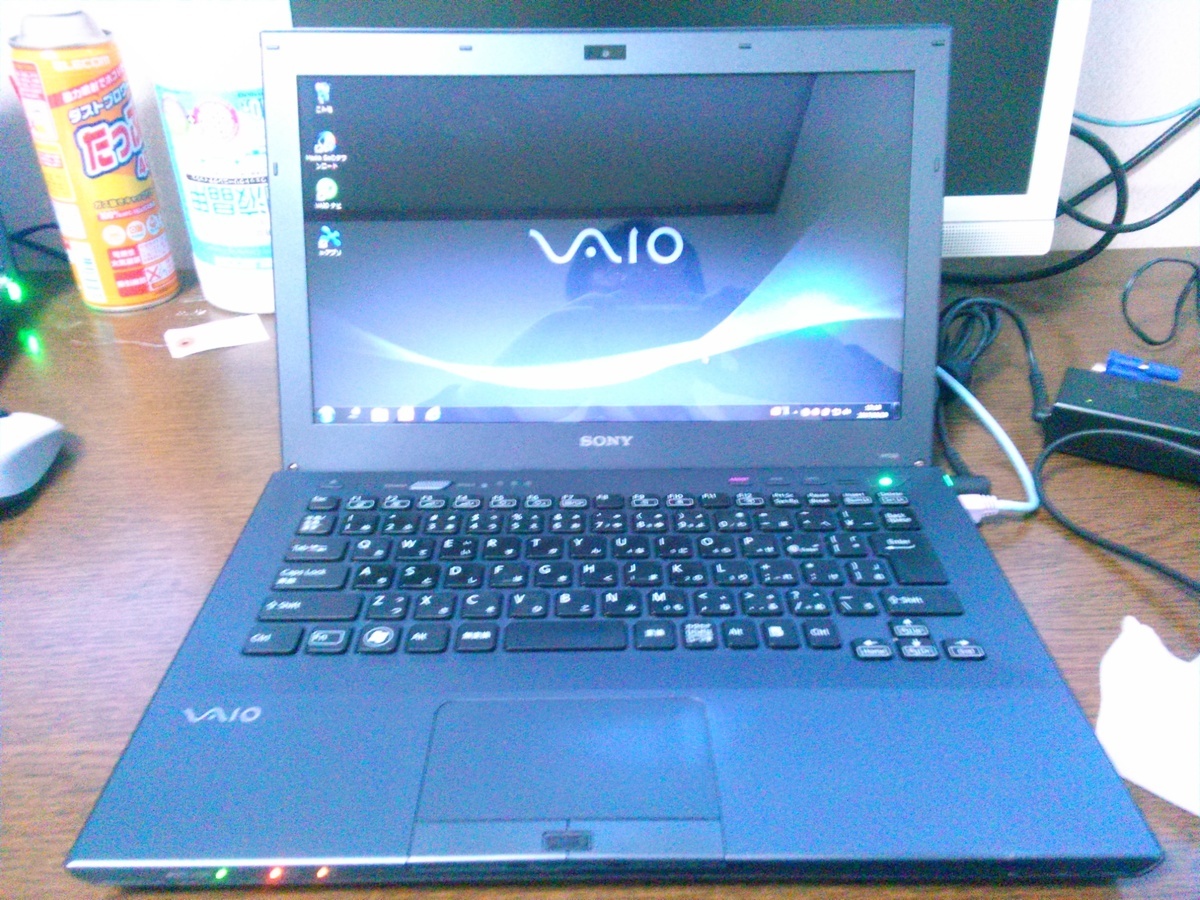

この後、HDDも取り付けて起動確認です。

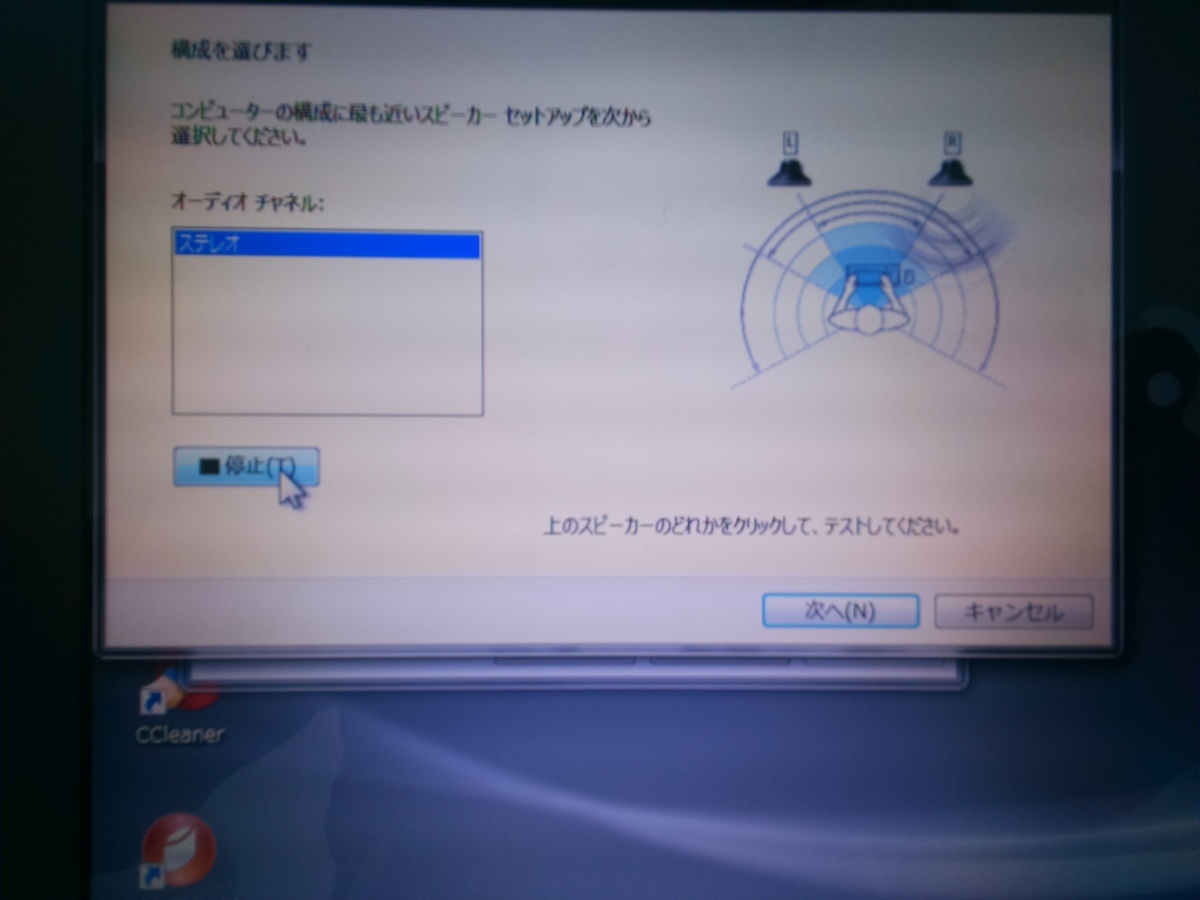

おや、何か静かだと思ったら、起動音が鳴りません。

ヘッドフォン端子に外部スピーカーをつけてみると音が出ますので、内部の配線に問題がありそうです。

また、分解です。

スピーカーはキーボードパネルに取り付けられています。

キーボード基板にスピーカーケーブルのソケットがありますので、テスターを使って断線の有無を調べましたが、左右とも断線はありません。
キーボード基板内で、断線がありそうです。

お客様に御報告したところ、「ヘッドフォンソケットから音が出せるなら、そのままで良い。」とのことですので、心残りではありますが、作業終了とします。

ご依頼いただき、ありがとうございました。

今回の修理代金は、以下のとおりです。
　液晶パネル代金：１２，０００円
　交換作業料金：　１５，０００円
　－－－－－－－－－－－－－－－
　　　計　　　：　２７，０００円
